NIPPLI

MATERIALI CHE TRASFORMIAMO

Rame - alluminio - inox -cupro-nickel - ferro

DIVERSE NOSTRE SOLUZIONI AGGIUNTIVE

Sulla macchina per il taglio orbitale, ad una estremità del nipplo è possibile eseguire differenti lavorazioni aggiuntive che risolvono le vostre particolari necessità

  • Bicchierino
    Una estremità viene allargata rispetto al diametro originale, per consentire l'innesto dello stesso.
  • Rastematura

    Ad una estremità viene ridotto il diametro originale, fino ad una misura concordata con il cliente.



I nippli che noi produciamo possono avere differenti misure distinte per diametro esterno, raggio da interasse tubo e relativo angolo di inclinazione indicati come visualizzato nella tabella a seguire
Per questo particolare articolo è più che opportuno confrontare le misure richieste o il prototipo con un disegno in scala 1:1 che vi proporremo in risposta alle vostre nuove richieste.
È possibile realizzare in partecipazione attrezzature per ottenere misure che non sono presenti nelle nostre tabelle. Qualora le vostre esigenze non fossero rappresentate o per ogni ulteriore informazione, contattate il nostro servizio commerciale.

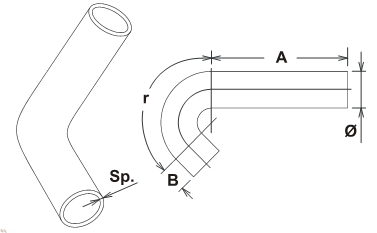

LUNGHEZZE A - B E ANGOLO DI INCLINAZIONE R



A seconda della regolazione della macchina i nippli che noi produciamo possono avere differenti lunghezze e angolo di inclinazione che vanno da un minimo ad un massimo come segue:

    • MISURA A
      10mm. Min. - 30mm. Max.
    • MISURA B
      20mm. Min. - 200mm. Max.
    • ANGOLO R
      1° Min. - 100° Max.

TABELLA ATTREZZATURE
