Curve


Materiale che trasformiamo
Rame, alluminio, inox, cupro-nickel e ferro.

Diverse nostre soluzioni aggiuntive
Alle due estremità della curva è possibile eseguire differenti lavorazioni aggiuntive che risolvono le vostre particolari necessità:
  • Calibratura: questa operazione consiste nel rendere entrambe le estremità perfettamente circolari e parallele fra loro, per facilitare l'inserimento sui tubi, assicurando una perfetta capillarità durante la saldatura.
  • Rastrematura: alle estremità vengono ridotte le dimensioni del diametro esterno rispetto al diametro originale del tubo utilizzato per fornire curve in diametri speciali che normalmente non sono reperibili.
  • Bicchierino: le estremità vengono allargate rispetto al diametro originale, per consentire l'innesto dello stesso.
  • Anello saldatura: alle estremità viene applicato un anello in lega 615 (L-CUP 7) come nostro standard. Questo processo diviene indispensabile quando la saldatura avviene mediante macchine automatiche.

Misure più richieste ed usate
A richiesta tutti i modelli possono essere forniti con anelli speciali, ad esempio in lega di argento al 2% o 5%.
È possibile realizzare in partecipazione attrezzature per ottenere misure che non sono presenti nelle nostre tabelle. Qualora le vostre esigenze non fossero rappresentate o per ogni ulteriore informazione, contattate il nostro servizio commerciale.

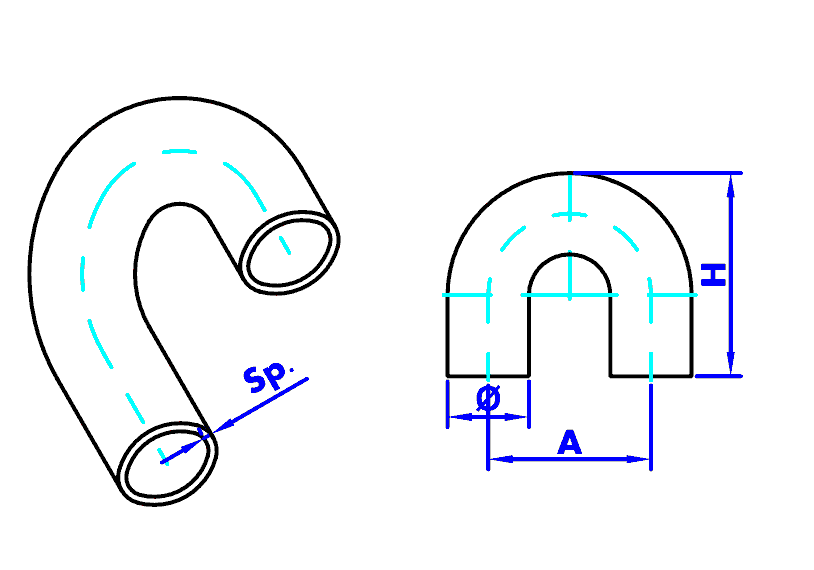

Come calcolare l'altezza H
Le curve che noi produciamo possono avere differenti altezze che vanno da un minimo a un massimo che si ricava con la formula seguente:
    • MINIMA ALTEZZA
      METÀ DIAMETRO + METÀ INTERASSE + 5mm.
    • MASSIMA ALTEZZA
      MISURA MINIMA + 30mm.

Esempio su diametro Ø 9,52mm. x interasse A 25mm.:

( (9,52 + 25) / 2 ) + 5 = 22,26mm. Min.
( 22,26 + 30 ) = 52,26mm. Max.

Tabella Attrezzature

Diametro Ø
mm.

Spessore Sp.
mm. min-max

Interasse A
mm. min-max
  6
0,7
20
  6,35
0,7
20 - 50
  7
0,4 - 0,7
16,5 - 43,3
  7,94
0,4 - 0,7
17,6 - 30
  8
0,4 - 0,5
17,6 - 30
  9,52
0,4 - 0,7
17,7 - 70
  11,5
0,5 - 0,8
30 - 33,5
  12
0,5 - 0,7
30 - 70
  12,7
0,56 - 0,75
30 - 70
  14
0,5 - 1
35 - 60
  15
0,5 - 1
37,5 - 70,7
  15,5 1 42,5 - 60
  15,88 0,5 - 1 40 - 90
  18 0,8 - 1 36 - 90
  20 0,8 - 1 45 - 54
22 1 45 - 63
