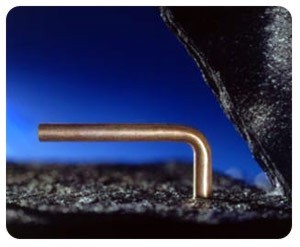

Troncs pliés / Embouts


Matériel que nous transformons
Cuivre, aluminium, acier inox, cupro-nickel et fer.

Dimensions habituellement
demandées et répandues

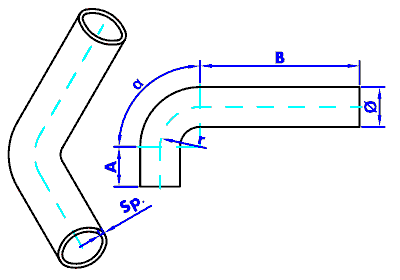

Nous produisons troncs pliés en différentes dimensions pour ce qui concerne diamètre externe, rayon de l’entraxe tube et conséquent angle de inclination comme visualisé ci-après:
Pour ce particulier type de pièce on trouve plus que nécessaire comparer les dimensions désirées ou votre prototype avec un dessin en échelle 1:1 que nous vous enverrons en répondant à vos demandes.
Il est possible de réaliser des outillages pour dimensions qui ne se trouvent pas dans notre liste. Au cas où la solution à vos exigences ne serait pas encore visualisée ici ou bien si vous désirez infos complémentaires, contactez notre service commerciale.

Longueur A - B et angle d’inclination α
Suivant la régulation de l’outillage nous pouvons produire des troncs pliés en longueurs différentes et ayants divers angles de inclination d’un mini à un maxi comme suit:
    • DIMENSION A
      10mm. Min. - 30mm. Max.
    • DIMENSION B
      20mm. Min. - 200mm. Max.
    • ANGLE D’INCLINATION α
      1° Min. - 100° Max.
Tableau des Dimensions

Diamètre Ø
mm.

Épaisseur Sp.
mm.

Rayon r
mm.
  9,52
0,4; 0,5; 0,7.
12,5; 12,7.
  11
0,5; 0,7.
17,5.
  11,5
0,5; 0,8.
16.
  12
0,5; 0,7.
15; 15,87; 17,5; 25.
  12,7
0,56.
19; 20; 21,25.
  14
1.
18.
  15
0,5; 0,7; 1.
18,75; 22,5; 25
15,88 0,5; 0,7; 1. 15; 19,05; 17,5; 22,5; 25.
